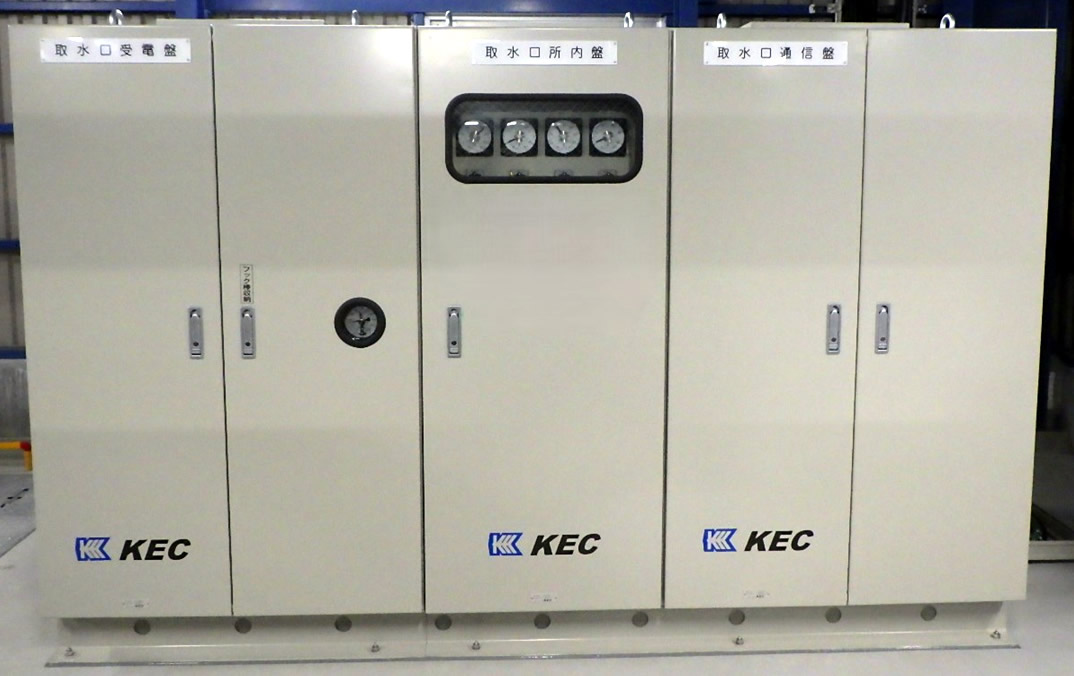

プログラムコントローラを適用することで、水力発電所内に分散配置されていた機能を集約した装置です。
信頼性向上、高機能化、省スペース化を実現しています。

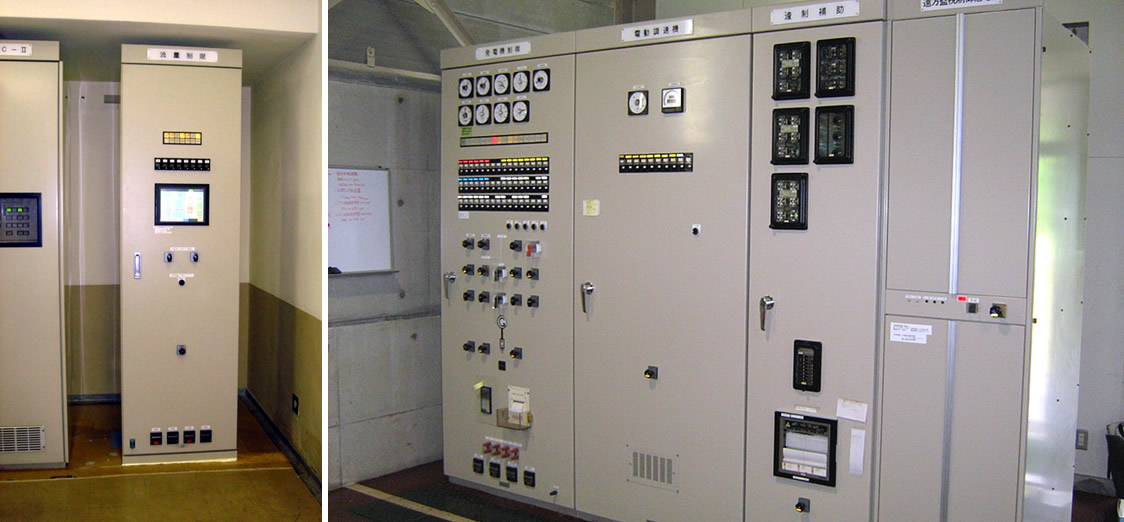

【発電機盤】発電機の操作を実施
　発電機の操作・表示を行う「発電機盤」

【応水・水調盤】発電機の自動起動・停止や水調運転を実施
　自動起動・停止や水槽水位に応じた負荷運転を実施するための「応水・水調盤」

【保護継電器盤】発電機、トランス他各機器の保護
　発電機、トランスや送電設備などの機器の保護を目的とした「保護継電器盤」

【故障表示盤】発電機、所内その他機器の故障表示
　発電機や所内その他の機器の故障表示を実施した「故障表示盤」

【補機制御盤】発電機、所内機器の補機制御を実施
　給水ポンプ、冷却水ポンプなど発電機の補機制御を行う「補機制御盤」

【ゲート自動制御盤】PLCを使用したゲートの最適化制御を実施
　汎用のPLCを使用し、水位一定・流量一定などゲートの最適化制御を実施する「ゲート自動制御盤」

【緊急予備力発動装置】

【プロコン制御】

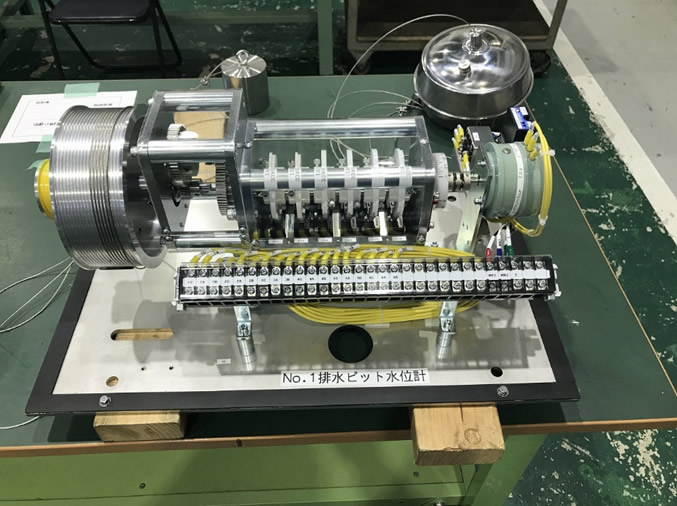

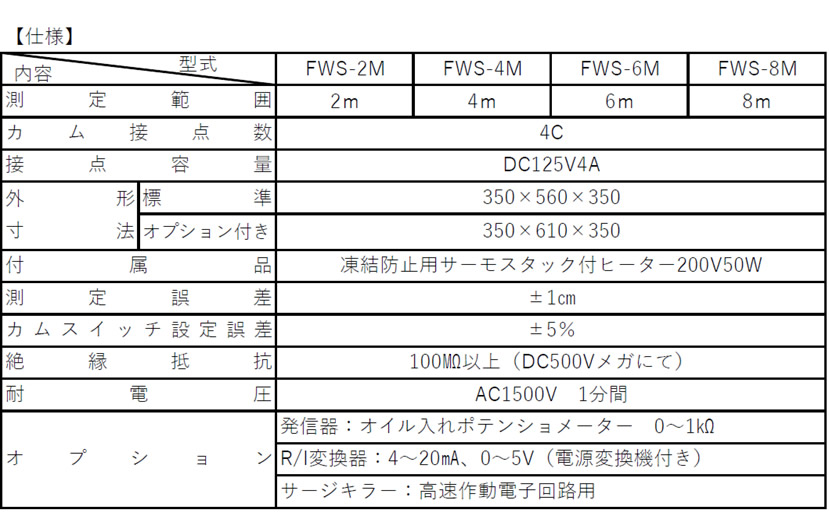

水位・開度検出器は発電用ダム、河川、取水口、沈砂池、水槽等の水位・開度計測に適合し、フロート・ウエイト方式による位置検出器です。
ら状プーリーによる巻き込み方式の採用により、誤差が少なく高信頼性を保っています。又、発信器、Ｒ/Ｉ変換器等の追加により、簡単にテレメーター検出器として使用できます。
